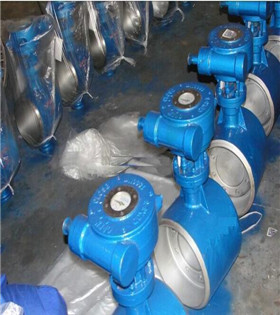

硬密封焊接蝶閥
- 所屬類別：焊接硬密封蝶閥
- 產品型號：d363h-16c
- 發布時間：2014-10-18
- 瀏覽次數：3937
- 聯系電話：0577-67983731
- 在 線 QQ：
一、概述：
硬密封焊接蝶閥是我公司引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
二、特點：
1、采用三偏心蝶閥堪稱頂尖過程閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
2、由于采用焊接結構，使閥門與管道平面達到永久性的零泄漏。
3、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。
三、硬密封焊接蝶閥主要技術參數：
|
公稱通經DN（mm) |
DN（100～1200）mm、in4～48 |
|
公稱壓力PN（MPa) |
強度試驗(1.5×PN)密封試驗(1.1×PN) |
|
適用溫度 |
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ |
|
適用介質 |
水、蒸汽、熱水、油品 |
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
|
壓力等級 |
ANSI 150Lb磅級/PN25 |
|
焊接標準 |
GB12224、ANSI B16、25、DIN2559 |
四、主要零部件材料：
|
零件名稱 |
材料 |
|
閥體 |
碳鋼、不銹鋼、鉻鋁鋼 |
|
蝶板 |
碳鋼、合金鋼、不銹鋼 |
|
閥座 |
3不銹鋼、鈷基硬質合金 |
|
軸套 |
不銹鋼 |
|
閥桿 |
不銹鋼、特殊材料 |
|
填料 |
柔性石墨 |
五、硬密封焊接蝶閥連接尺寸：
|
公稱通經 |
主要尺寸 |
公稱通經 |
主要尺寸 |
||||||
|
in |
DN(mm) |
L |
H1 |
H |
in |
DN(mm) |
L |
H1 |
H |
|
4 |
100 |
190 |
270 |
370 |
18 |
450 |
330 |
535 |
820 |
|
5 |
125 |
200 |
295 |
390 |
20 |
500 |
350 |
560 |
900 |
|
6 |
150 |
210 |
308 |
416 |
24 |
600 |
390 |
630 |
980 |
|
8 |
200 |
230 |
370 |
530 |
28 |
700 |
430 |
670 |
1100 |
|
10 |
250 |
250 |
450 |
580 |
32 |
800 |
470 |
800 |
1300 |
|
12 |
300 |
270 |
465 |
630 |
36 |
900 |
510 |
850 |
1370 |
|
14 |
350 |
290 |
475 |
595 |
40 |
1000 |
550 |
880 |
1480 |
|
16 |
400 |
310 |
505 |
755 |
48 |
1200 |
630 |
1000 |
1690 |
本公司專業生產銷售蝶閥,本頁主要概述了雙德閥門焊接蝶閥系列：雙向焊接硬密封蝶閥，焊接式硬密封蝶閥，焊接蝶閥，雙向焊接蝶閥，三偏心焊接蝶閥，硬密封焊接蝶閥,手動焊接蝶閥等。的產品外觀及產品概述,描述了焊接蝶閥的產品技術參數及性能指標,歡迎來電咨詢焊接蝶閥的詳細信息。
